MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

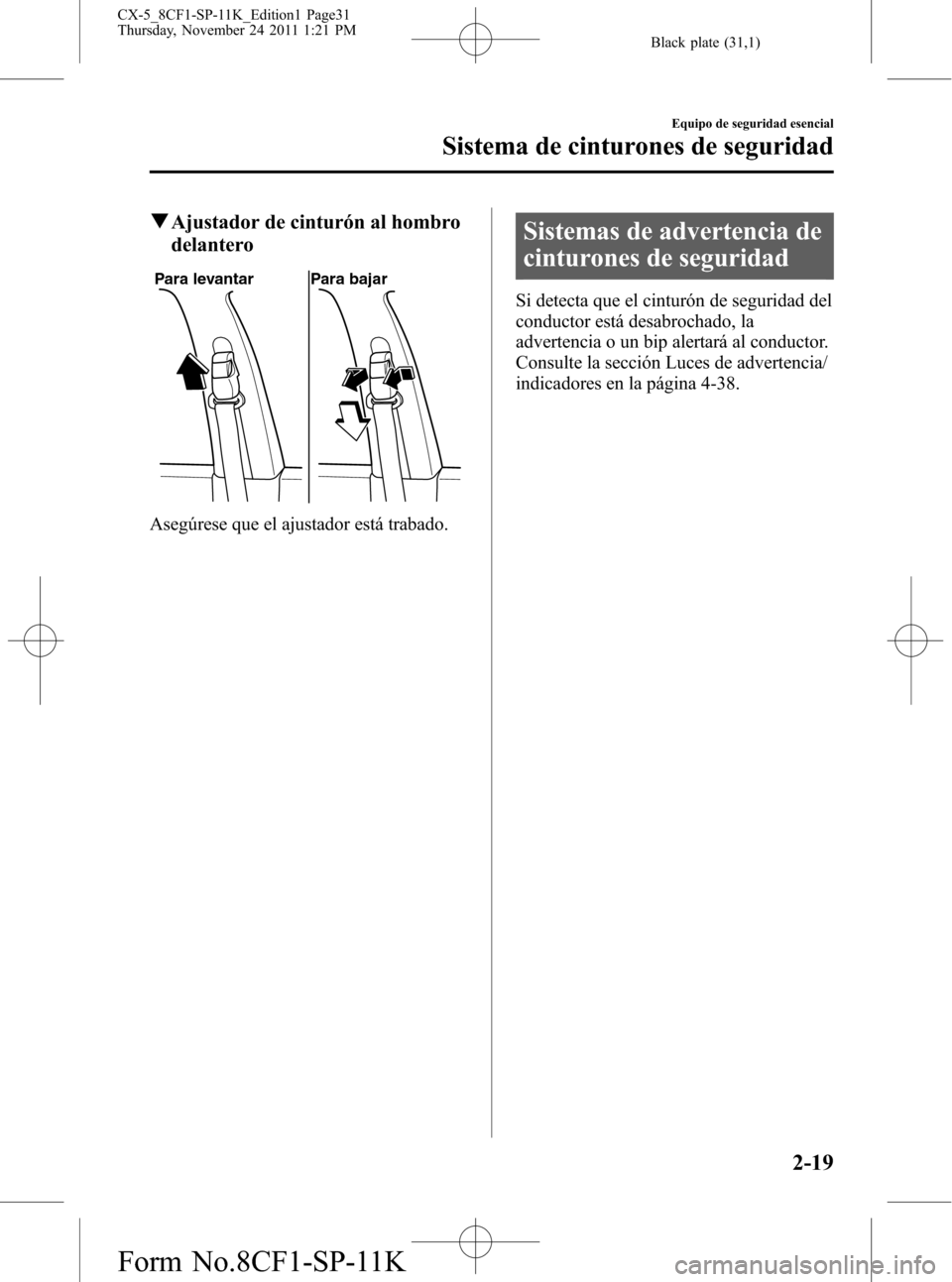

Black plate (31,1)
qAjustador de cinturón al hombro
delantero
Para levantar Para bajar
Asegúrese que el ajustador está trabado.
Sistemas de advertencia de
cinturones de seguridad
Si detecta que el cinturón de seguridad del
conductor está desabrochado, la
advertencia o un bip alertará al conductor.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-19
CX-5_8CF1-SP-11K_Edition1 Page31
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

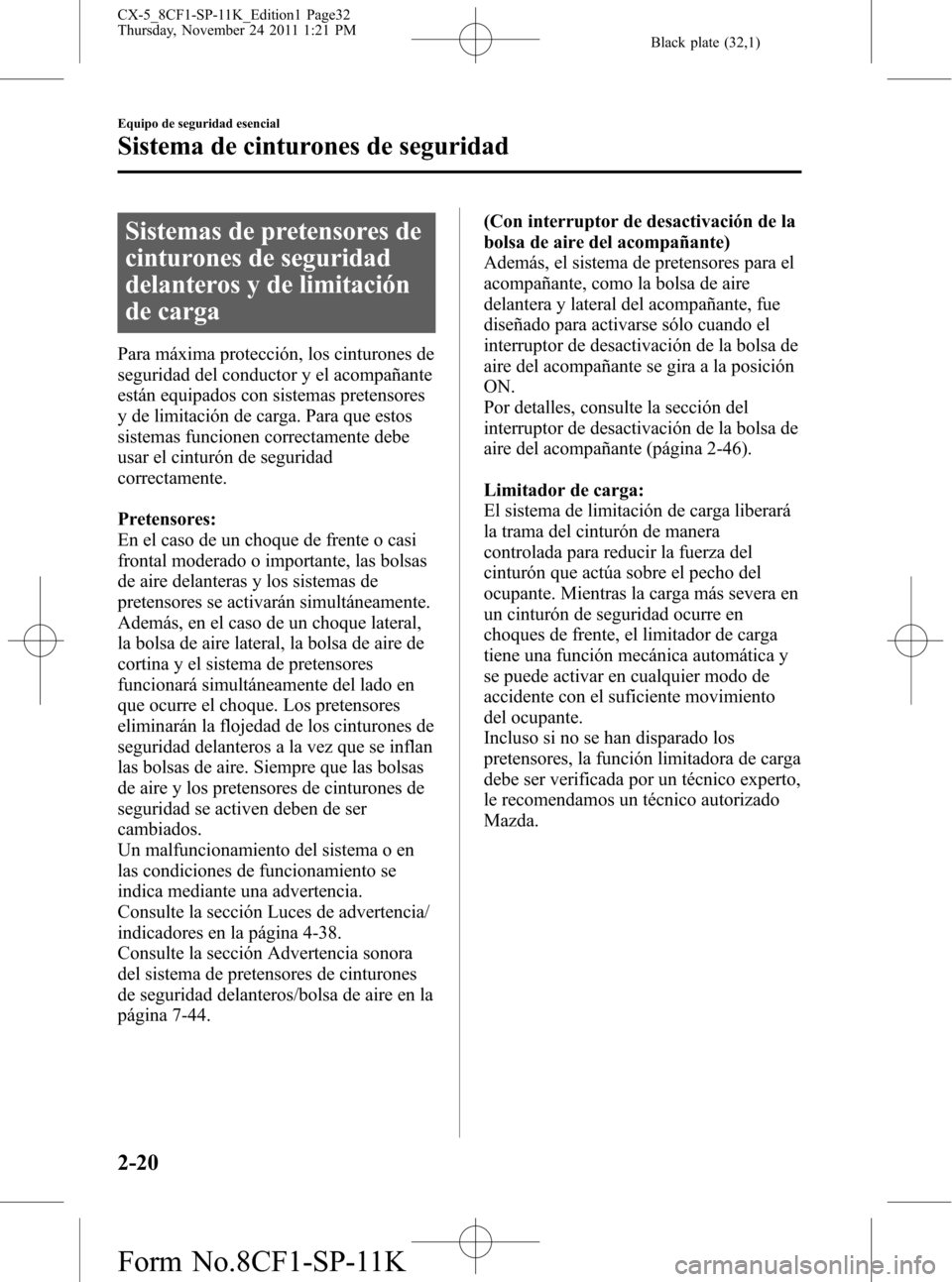

Black plate (32,1)
Sistemas de pretensores de
cinturones de seguridad
delanteros y de limitación
de carga
Para máxima protección, los cinturones de
seguridad del conductor y el acompañante
están equipados con sistemas pretensores
y de limitación de carga. Para que estos
sistemas funcionen correctamente debe
usar el cinturón de seguridad
correctamente.
Pretensores:
En el caso de un choque de frente o casi
frontal moderado o importante, las bolsas
de aire delanteras y los sistemas de
pretensores se activarán simultáneamente.
Además, en el caso de un choque lateral,
la bolsa de aire lateral, la bolsa de aire de
cortina y el sistema de pretensores
funcionará simultáneamente del lado en
que ocurre el choque. Los pretensores
eliminarán la flojedad de los cinturones de
seguridad delanteros a la vez que se inflan
las bolsas de aire. Siempre que las bolsas
de aire y los pretensores de cinturones de
seguridad se activen deben de ser
cambiados.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
Consulte la sección Advertencia sonora
del sistema de pretensores de cinturones
de seguridad delanteros/bolsa de aire en la
página 7-44.(Con interruptor de desactivación de la
bolsa de aire del acompañante)
Además, el sistema de pretensores para el
acompañante, como la bolsa de aire
delantera y lateral del acompañante, fue
diseñado para activarse sólo cuando el
interruptor de desactivación de la bolsa de
aire del acompañante se gira a la posición
ON.
Por detalles, consulte la sección del
interruptor de desactivación de la bolsa de
aire del acompañante (página 2-46).
Limitador de carga:
El sistema de limitación de carga liberará
la trama del cinturón de manera
controlada para reducir la fuerza del
cinturón que actúa sobre el pecho del
ocupante. Mientras la carga más severa en
un cinturón de seguridad ocurre en
choques de frente, el limitador de carga
tiene una función mecánica automática y
se puede activar en cualquier modo de
accidente con el suficiente movimiento
del ocupante.
Incluso si no se han disparado los
pretensores, la función limitadora de carga
debe ser verificada por un técnico experto,
le recomendamos un técnico autorizado
Mazda.
2-20
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page32
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

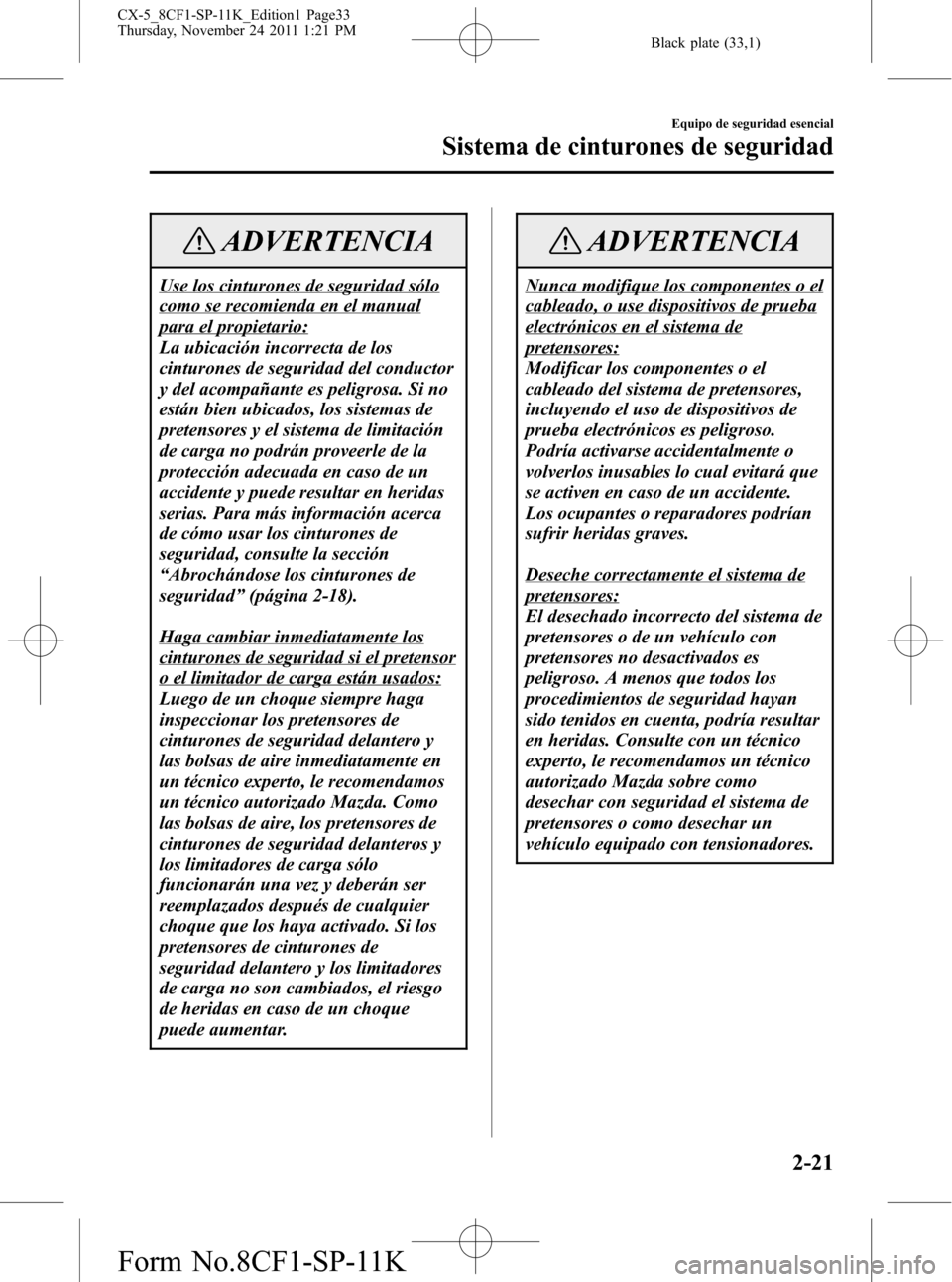

Black plate (33,1)
ADVERTENCIA
Use los cinturones de seguridad sólo
como se recomienda en el manual
para el propietario:
La ubicación incorrecta de los
cinturones de seguridad del conductor
y del acompañante es peligrosa. Si no
están bien ubicados, los sistemas de
pretensores y el sistema de limitación
de carga no podrán proveerle de la
protección adecuada en caso de un
accidente y puede resultar en heridas
serias. Para más información acerca
de cómo usar los cinturones de
seguridad, consulte la sección
“Abrochándose los cinturones de
seguridad”(página 2-18).
Haga cambiar inmediatamente los
cinturones de seguridad si el pretensor
o el limitador de carga están usados:
Luego de un choque siempre haga
inspeccionar los pretensores de
cinturones de seguridad delantero y
las bolsas de aire inmediatamente en
un técnico experto, le recomendamos
un técnico autorizado Mazda. Como
las bolsas de aire, los pretensores de
cinturones de seguridad delanteros y
los limitadores de carga sólo
funcionarán una vez y deberán ser
reemplazados después de cualquier
choque que los haya activado. Si los
pretensores de cinturones de
seguridad delantero y los limitadores
de carga no son cambiados, el riesgo
de heridas en caso de un choque
puede aumentar.
ADVERTENCIA
Nunca modifique los componentes o el
cableado, o use dispositivos de prueba
electrónicos en el sistema de
pretensores:
Modificar los componentes o el
cableado del sistema de pretensores,
incluyendo el uso de dispositivos de
prueba electrónicos es peligroso.
Podría activarse accidentalmente o
volverlos inusables lo cual evitará que
se activen en caso de un accidente.
Los ocupantes o reparadores podrían
sufrir heridas graves.
Deseche correctamente el sistema de
pretensores:
El desechado incorrecto del sistema de
pretensores o de un vehículo con
pretensores no desactivados es
peligroso. A menos que todos los
procedimientos de seguridad hayan
sido tenidos en cuenta, podría resultar
en heridas. Consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda sobre como
desechar con seguridad el sistema de
pretensores o como desechar un
vehículo equipado con tensionadores.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-21
CX-5_8CF1-SP-11K_Edition1 Page33
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

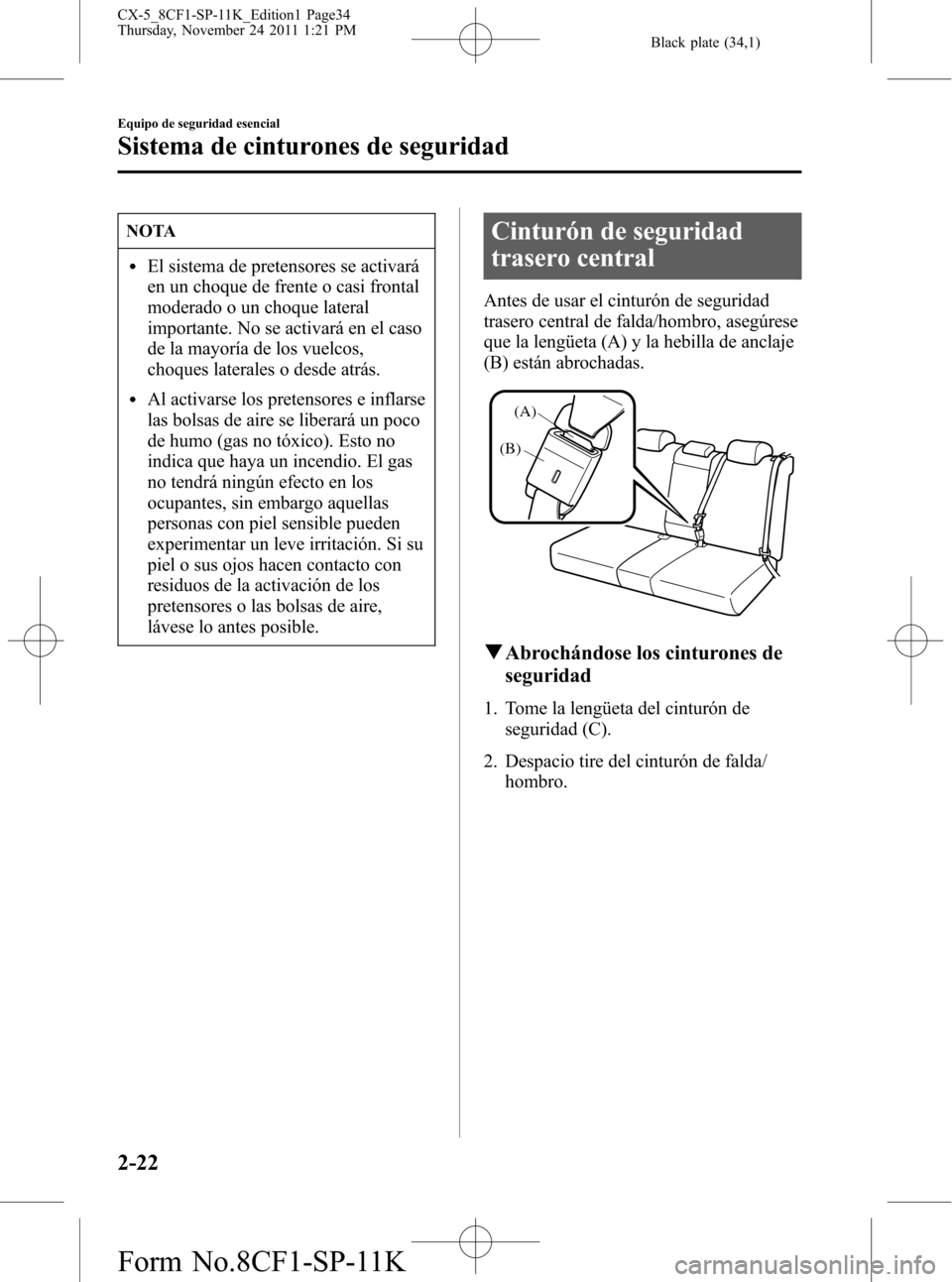

Black plate (34,1)
NOTA
lEl sistema de pretensores se activará
en un choque de frente o casi frontal
moderado o un choque lateral
importante. No se activará en el caso
de la mayoría de los vuelcos,
choques laterales o desde atrás.
lAl activarse los pretensores e inflarse
las bolsas de aire se liberará un poco
de humo (gas no tóxico). Esto no
indica que haya un incendio. El gas
no tendrá ningún efecto en los
ocupantes, sin embargo aquellas
personas con piel sensible pueden
experimentar un leve irritación. Si su
piel o sus ojos hacen contacto con
residuos de la activación de los
pretensores o las bolsas de aire,
lávese lo antes posible.
Cinturón de seguridad
trasero central
Antes de usar el cinturón de seguridad
trasero central de falda/hombro, asegúrese
que la lengüeta (A) y la hebilla de anclaje
(B) están abrochadas.
(A)
(B)
qAbrochándose los cinturones de
seguridad
1. Tome la lengüeta del cinturón de
seguridad (C).
2. Despacio tire del cinturón de falda/
hombro.
2-22
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page34
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (35,1)
3. Inserte la lengüeta del cinturón de
seguridad (C) en la hebilla del cinturón
de seguridad (D) hasta que escuche un
clic.
(A)
(B) (C)
(D)
ADVERTENCIA
Abrochando el cinturón de seguridad
trasero central con sólo una hebilla:
Abrochar el cinturón de seguridad
trasero central sólo con una hebilla es
peligroso. Si sólo se abrocha un par de
lengüetas de cinturón de seguridad y
hebillas (la lengüeta del cinturón de
seguridad (C) y la hebilla de anclaje
del cinturón de seguridad (D) o la
lengüeta del cinturón de seguridad (A)
y la hebilla del cinturón de seguridad
(B)), entonces el cinturón de
seguridad no proveerá de protección
completa. En caso de un choque o una
frenada brusca, el pasajero se podría
deslizar debajo del cinturón de
seguridad y sufrir heridas graves.
Asegúrese siempre que ambos pares
de lengüetas y hebillas de cinturón de
seguridad están correctamente
abrochadas.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-23
CX-5_8CF1-SP-11K_Edition1 Page35
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (36,1)

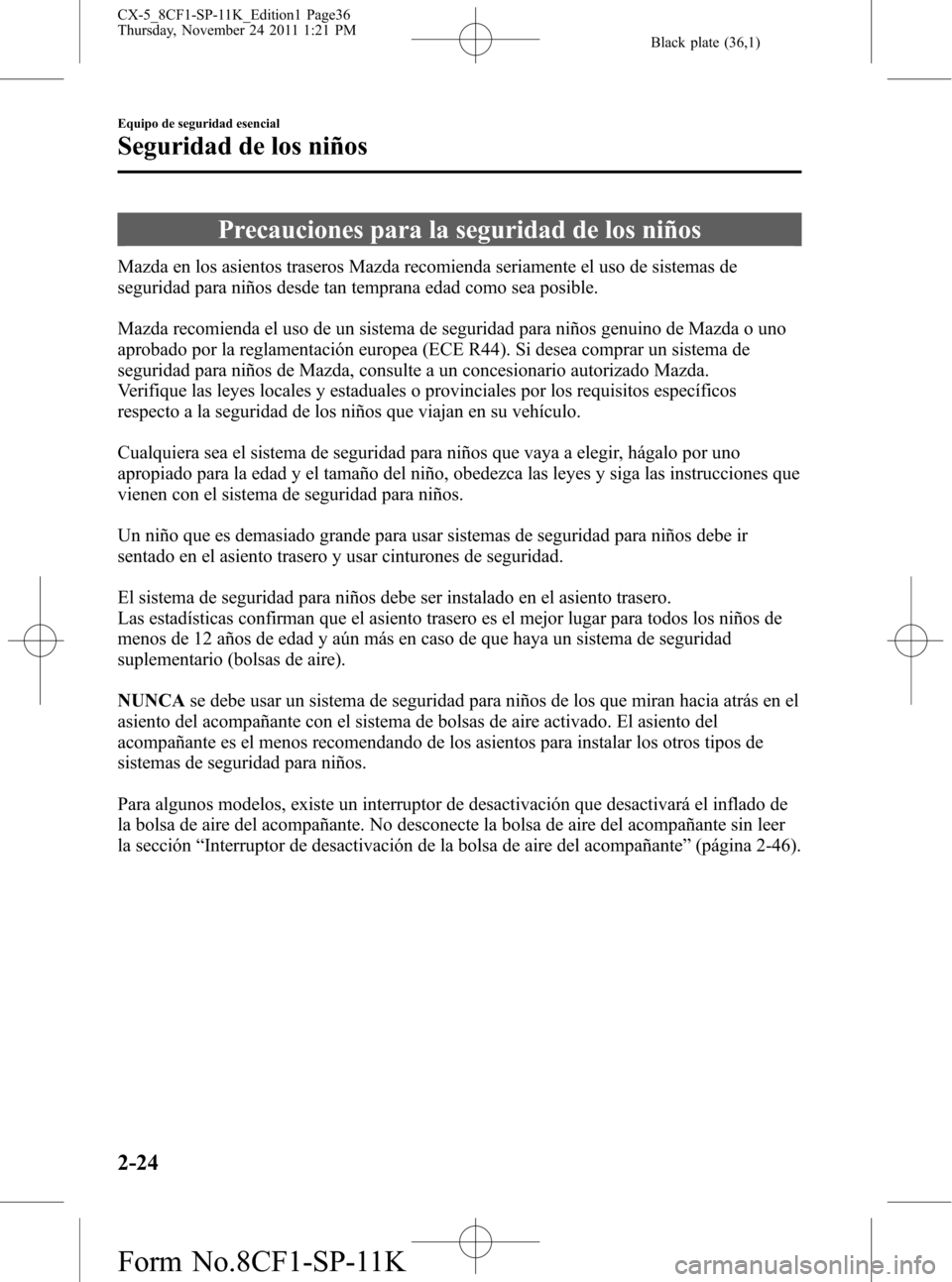

Precauciones para la seguridad de los niños
Mazda en los asientos traseros Mazda recomienda seriamente el uso de sistemas de
seguridad para niños desde tan temprana edad como sea posible.
Mazda recomienda el uso de un sistema de seguridad para niños genuino de Mazda o uno
aprobado por la reglamentación europea (ECE R44). Si desea comprar un sistema de
seguridad para niños de Mazda, consulte a un concesionario autorizado Mazda.
Verifique las leyes locales y estaduales o provinciales por los requisitos específicos
respecto a la seguridad de los niños que viajan en su vehículo.
Cualquiera sea el sistema de seguridad para niños que vaya a elegir, hágalo por uno
apropiado para la edad y el tamaño del niño, obedezca las leyes y siga las instrucciones que
vienen con el sistema de seguridad para niños.
Un niño que es demasiado grande para usar sistemas de seguridad para niños debe ir
sentado en el asiento trasero y usar cinturones de seguridad.
El sistema de seguridad para niños debe ser instalado en el asiento trasero.
Las estadísticas confirman que el asiento trasero es el mejor lugar para todos los niños de
menos de 12 años de edad y aún más en caso de que haya un sistema de seguridad
suplementario (bolsas de aire).
NUNCAse debe usar un sistema de seguridad para niños de los que miran hacia atrás en el
asiento del acompañante con el sistema de bolsas de aire activado. El asiento del
acompañante es el menos recomendando de los asientos para instalar los otros tipos de
sistemas de seguridad para niños.
Para algunos modelos, existe un interruptor de desactivación que desactivará el inflado de
la bolsa de aire del acompañante. No desconecte la bolsa de aire del acompañante sin leer
la sección“Interruptor de desactivación de la bolsa de aire del acompañante”(página 2-46).
2-24
Equipo de seguridad esencial
Seguridad de los niños
CX-5_8CF1-SP-11K_Edition1 Page36
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

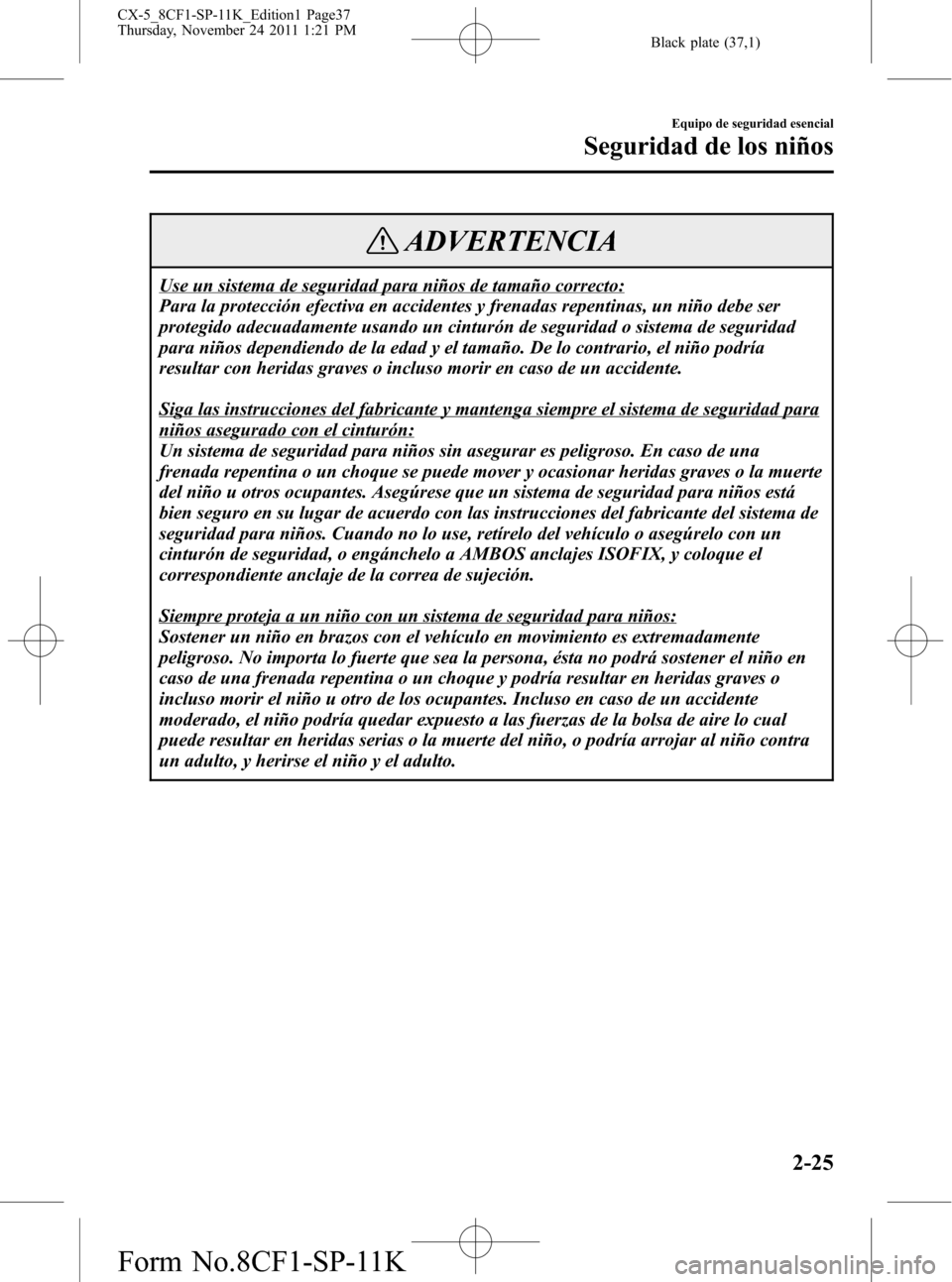

Black plate (37,1)
ADVERTENCIA
Use un sistema de seguridad para niños de tamaño correcto:
Para la protección efectiva en accidentes y frenadas repentinas, un niño debe ser
protegido adecuadamente usando un cinturón de seguridad o sistema de seguridad
para niños dependiendo de la edad y el tamaño. De lo contrario, el niño podría
resultar con heridas graves o incluso morir en caso de un accidente.
Siga las instrucciones del fabricante y mantenga siempre el sistema de seguridad para
niños asegurado con el cinturón:
Un sistema de seguridad para niños sin asegurar es peligroso. En caso de una
frenada repentina o un choque se puede mover y ocasionar heridas graves o la muerte
del niño u otros ocupantes. Asegúrese que un sistema de seguridad para niños está
bien seguro en su lugar de acuerdo con las instrucciones del fabricante del sistema de
seguridad para niños. Cuando no lo use, retírelo del vehículo o asegúrelo con un
cinturón de seguridad, o engánchelo a AMBOS anclajes ISOFIX, y coloque el
correspondiente anclaje de la correa de sujeción.
Siempre proteja a un niño con un sistema de seguridad para niños:
Sostener un niño en brazos con el vehículo en movimiento es extremadamente
peligroso. No importa lo fuerte que sea la persona, ésta no podrá sostener el niño en
caso de una frenada repentina o un choque y podría resultar en heridas graves o
incluso morir el niño u otro de los ocupantes. Incluso en caso de un accidente
moderado, el niño podría quedar expuesto a las fuerzas de la bolsa de aire lo cual
puede resultar en heridas serias o la muerte del niño, o podría arrojar al niño contra
un adulto, y herirse el niño y el adulto.
Equipo de seguridad esencial
Seguridad de los niños
2-25
CX-5_8CF1-SP-11K_Edition1 Page37
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

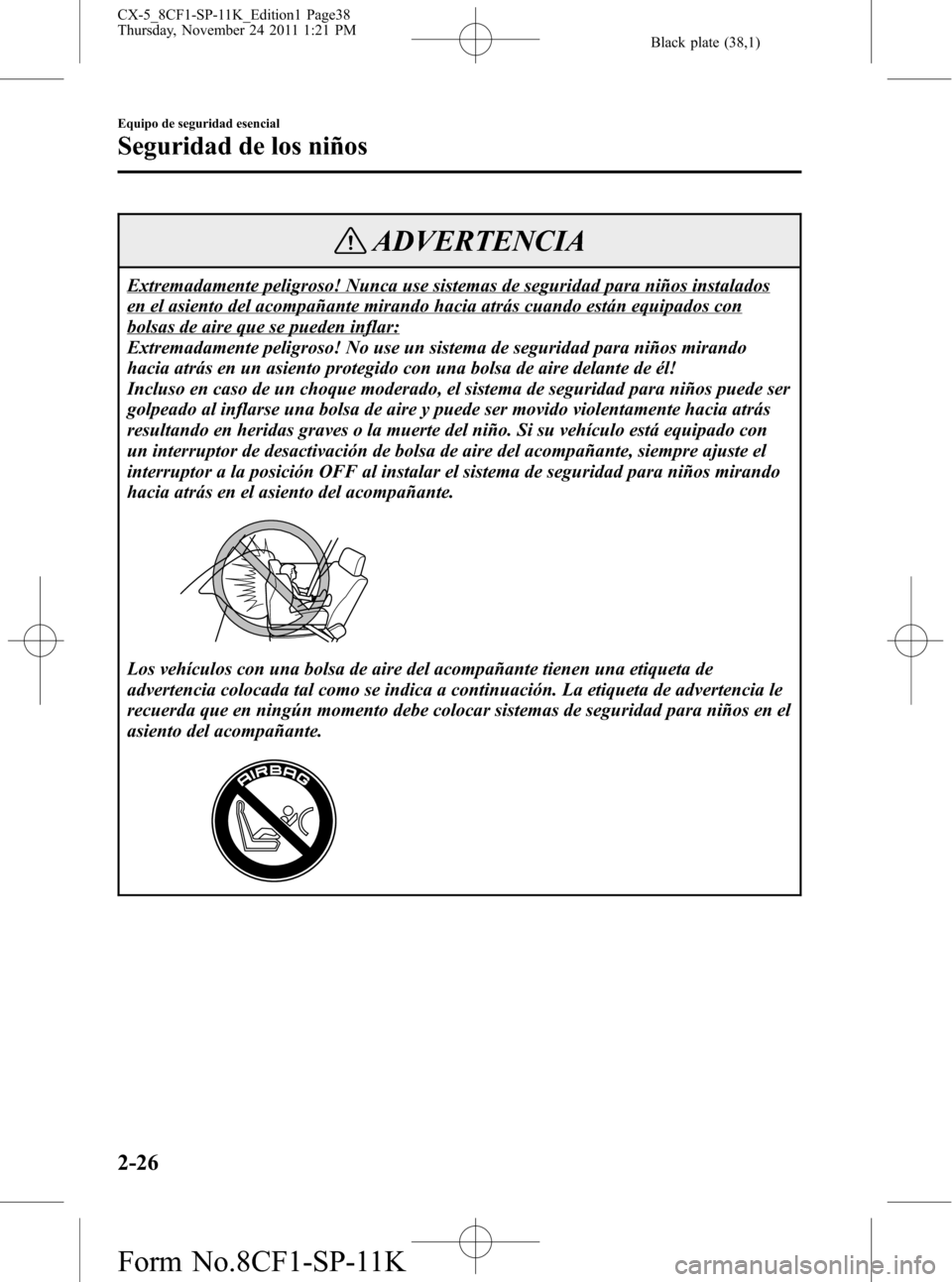

Black plate (38,1)
ADVERTENCIA
Extremadamente peligroso! Nunca use sistemas de seguridad para niños instalados
en el asiento del acompañante mirando hacia atrás cuando están equipados con
bolsas de aire que se pueden inflar:
Extremadamente peligroso! No use un sistema de seguridad para niños mirando
hacia atrás en un asiento protegido con una bolsa de aire delante de él!
Incluso en caso de un choque moderado, el sistema de seguridad para niños puede ser
golpeado al inflarse una bolsa de aire y puede ser movido violentamente hacia atrás
resultando en heridas graves o la muerte del niño. Si su vehículo está equipado con
un interruptor de desactivación de bolsa de aire del acompañante, siempre ajuste el
interruptor a la posición OFF al instalar el sistema de seguridad para niños mirando
hacia atrás en el asiento del acompañante.
Los vehículos con una bolsa de aire del acompañante tienen una etiqueta de
advertencia colocada tal como se indica a continuación. La etiqueta de advertencia le
recuerda que en ningún momento debe colocar sistemas de seguridad para niños en el
asiento del acompañante.
2-26
Equipo de seguridad esencial
Seguridad de los niños
CX-5_8CF1-SP-11K_Edition1 Page38
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (39,1)

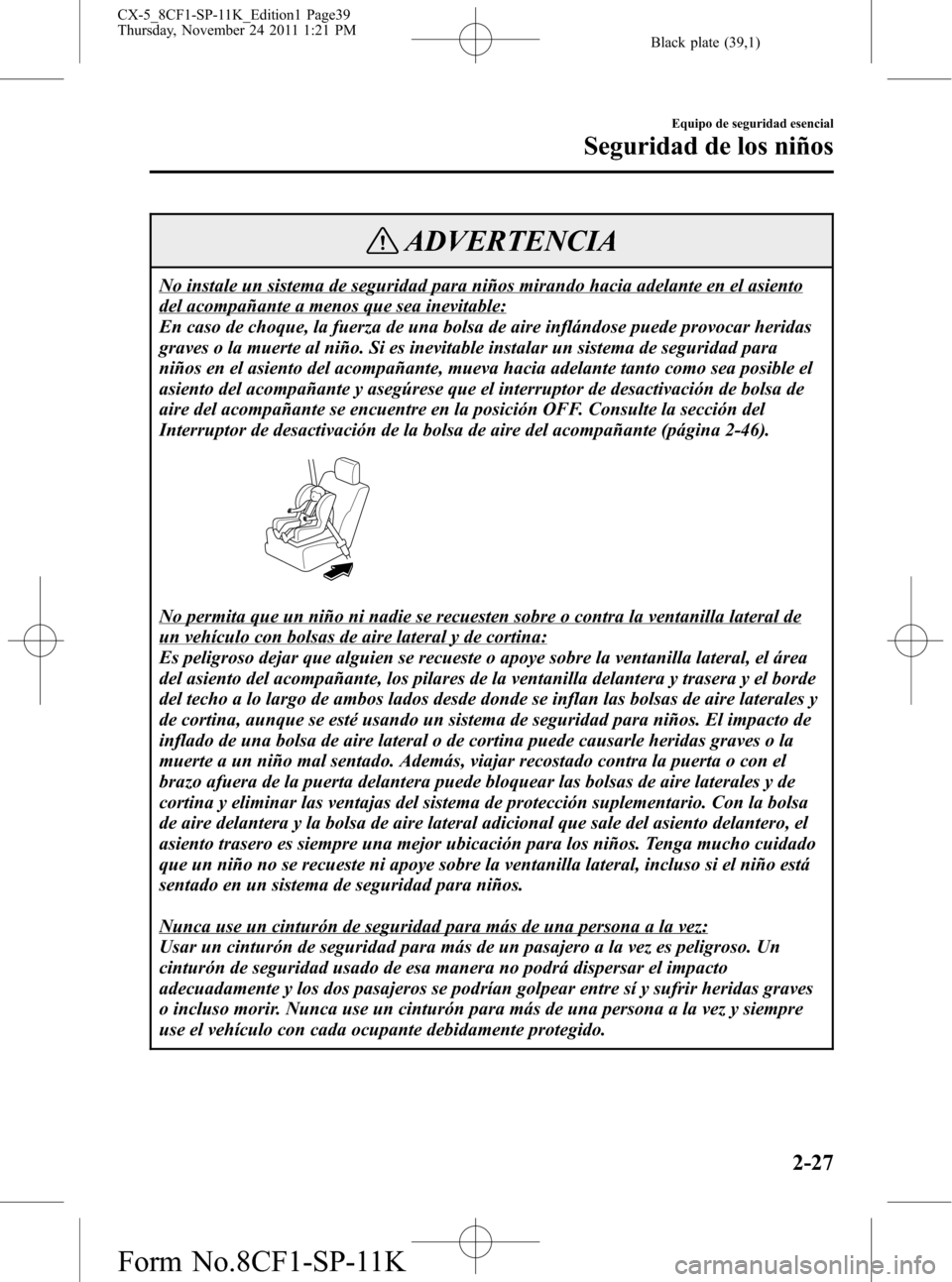

ADVERTENCIA
No instale un sistema de seguridad para niños mirando hacia adelante en el asiento
del acompañante a menos que sea inevitable:
En caso de choque, la fuerza de una bolsa de aire inflándose puede provocar heridas
graves o la muerte al niño. Si es inevitable instalar un sistema de seguridad para
niños en el asiento del acompañante, mueva hacia adelante tanto como sea posible el
asiento del acompañante y asegúrese que el interruptor de desactivación de bolsa de
aire del acompañante se encuentre en la posición OFF. Consulte la sección del
Interruptor de desactivación de la bolsa de aire del acompañante (página 2-46).
No permita que un niño ni nadie se recuesten sobre o contra la ventanilla lateral de
un vehículo con bolsas de aire lateral y de cortina:
Es peligroso dejar que alguien se recueste o apoye sobre la ventanilla lateral, el área
del asiento del acompañante, los pilares de la ventanilla delantera y trasera y el borde
del techo a lo largo de ambos lados desde donde se inflan las bolsas de aire laterales y
de cortina, aunque se esté usando un sistema de seguridad para niños. El impacto de
inflado de una bolsa de aire lateral o de cortina puede causarle heridas graves o la
muerte a un niño mal sentado. Además, viajar recostado contra la puerta o con el
brazo afuera de la puerta delantera puede bloquear las bolsas de aire laterales y de
cortina y eliminar las ventajas del sistema de protección suplementario. Con la bolsa
de aire delantera y la bolsa de aire lateral adicional que sale del asiento delantero, el
asiento trasero es siempre una mejor ubicación para los niños. Tenga mucho cuidado
que un niño no se recueste ni apoye sobre la ventanilla lateral, incluso si el niño está
sentado en un sistema de seguridad para niños.
Nunca use un cinturón de seguridad para más de una persona a la vez:
Usar un cinturón de seguridad para más de un pasajero a la vez es peligroso. Un
cinturón de seguridad usado de esa manera no podrá dispersar el impacto
adecuadamente y los dos pasajeros se podrían golpear entre sí y sufrir heridas graves
o incluso morir. Nunca use un cinturón para más de una persona a la vez y siempre
use el vehículo con cada ocupante debidamente protegido.
Equipo de seguridad esencial
Seguridad de los niños
2-27
CX-5_8CF1-SP-11K_Edition1 Page39
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (40,1)

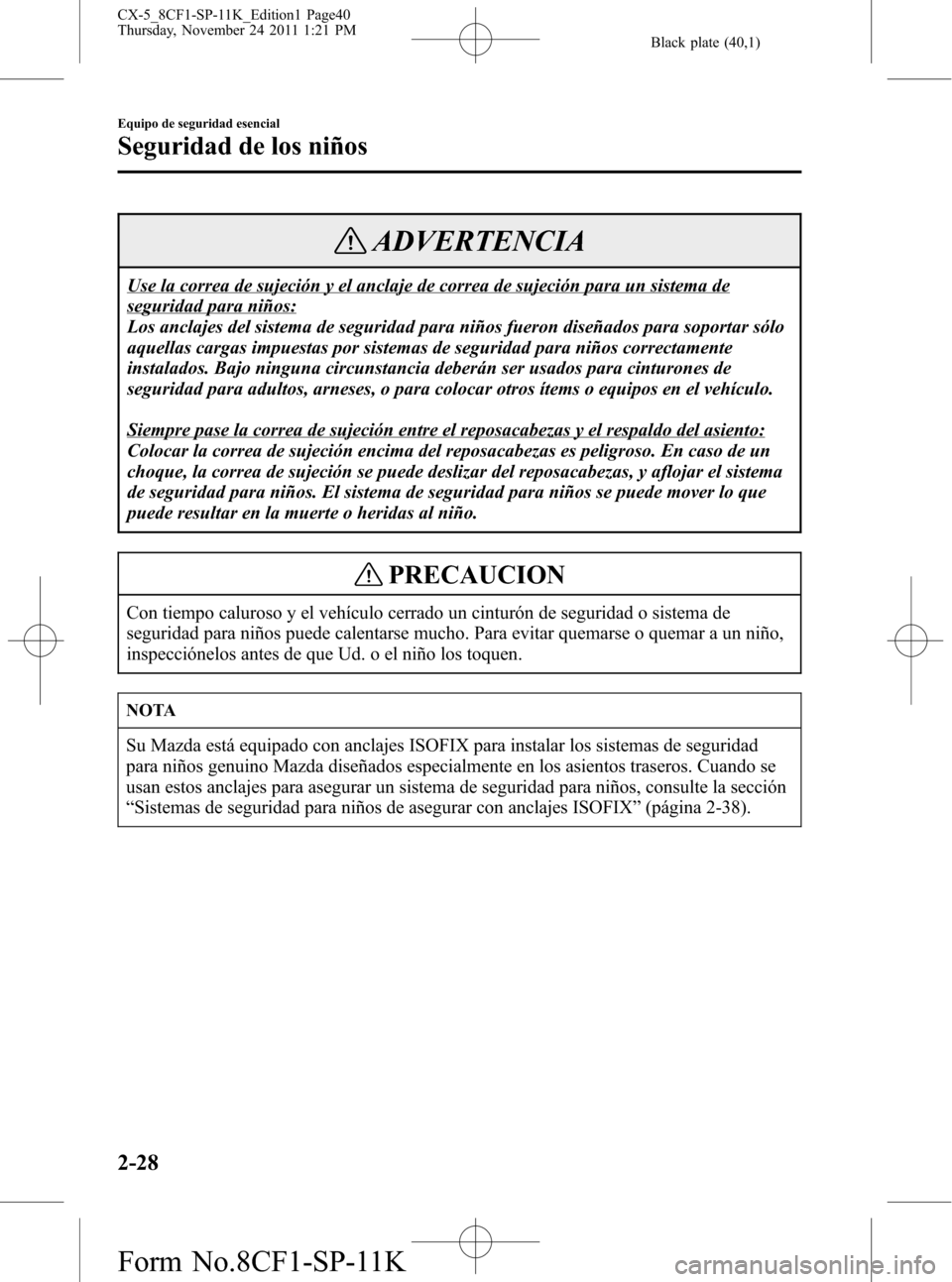

ADVERTENCIA
Use la correa de sujeción y el anclaje de correa de sujeción para un sistema de
seguridad para niños:
Los anclajes del sistema de seguridad para niños fueron diseñados para soportar sólo
aquellas cargas impuestas por sistemas de seguridad para niños correctamente
instalados. Bajo ninguna circunstancia deberán ser usados para cinturones de
seguridad para adultos, arneses, o para colocar otros ítems o equipos en el vehículo.
Siempre pase la correa de sujeción entre el reposacabezas y el respaldo del asiento:
Colocar la correa de sujeción encima del reposacabezas es peligroso. En caso de un
choque, la correa de sujeción se puede deslizar del reposacabezas, y aflojar el sistema
de seguridad para niños. El sistema de seguridad para niños se puede mover lo que
puede resultar en la muerte o heridas al niño.
PRECAUCION
Con tiempo caluroso y el vehículo cerrado un cinturón de seguridad o sistema de
seguridad para niños puede calentarse mucho. Para evitar quemarse o quemar a un niño,
inspecciónelos antes de que Ud. o el niño los toquen.
NOTA
Su Mazda está equipado con anclajes ISOFIX para instalar los sistemas de seguridad
para niños genuino Mazda diseñados especialmente en los asientos traseros. Cuando se
usan estos anclajes para asegurar un sistema de seguridad para niños, consulte la sección
“Sistemas de seguridad para niños de asegurar con anclajes ISOFIX”(página 2-38).
2-28
Equipo de seguridad esencial
Seguridad de los niños
CX-5_8CF1-SP-11K_Edition1 Page40
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K
